PINO STUD BOLT
ACESSÓRIOS PARA STEEL DECK
Pino conector de cisalhamento – STUD BOLT
O Pino Conector Stud Bolt é um conector de cisalhamento utilizado em sistemas de laje mista Steel Deck, responsável por promover a ligação entre a viga de aço e a laje de concreto, permitindo que os materiais trabalhem em conjunto como uma estrutura mista.
Fabricado em aço de baixo carbono, possui cabeça cilíndrica, acabamento polido e decapado e esfera de fluxo sólido embutida, conforme especificação técnica. Sua instalação é realizada por soldagem por eletrofusão (Stud Welding), com anel cerâmico refratário individual calibrado para auxiliar no processo de fixação.
Onde o pino conector de cisalhamento é utilizado?
O pino Stud Bolt pode ser empregado em diferentes aplicações que utilizam estruturas mistas de aço e concreto, incluindo:
- Lajes Steel Deck apoiadas sobre vigas metálicas;
- Edifícios comerciais e corporativos;
- Galpões e instalações industriais;
- Centros logísticos e empreendimentos de grande porte;
Obras com estruturas metálicas que exigem conectores de cisalhamento.
A aplicação depende das características da estrutura, dos esforços atuantes e dos requisitos definidos no projeto estrutural.

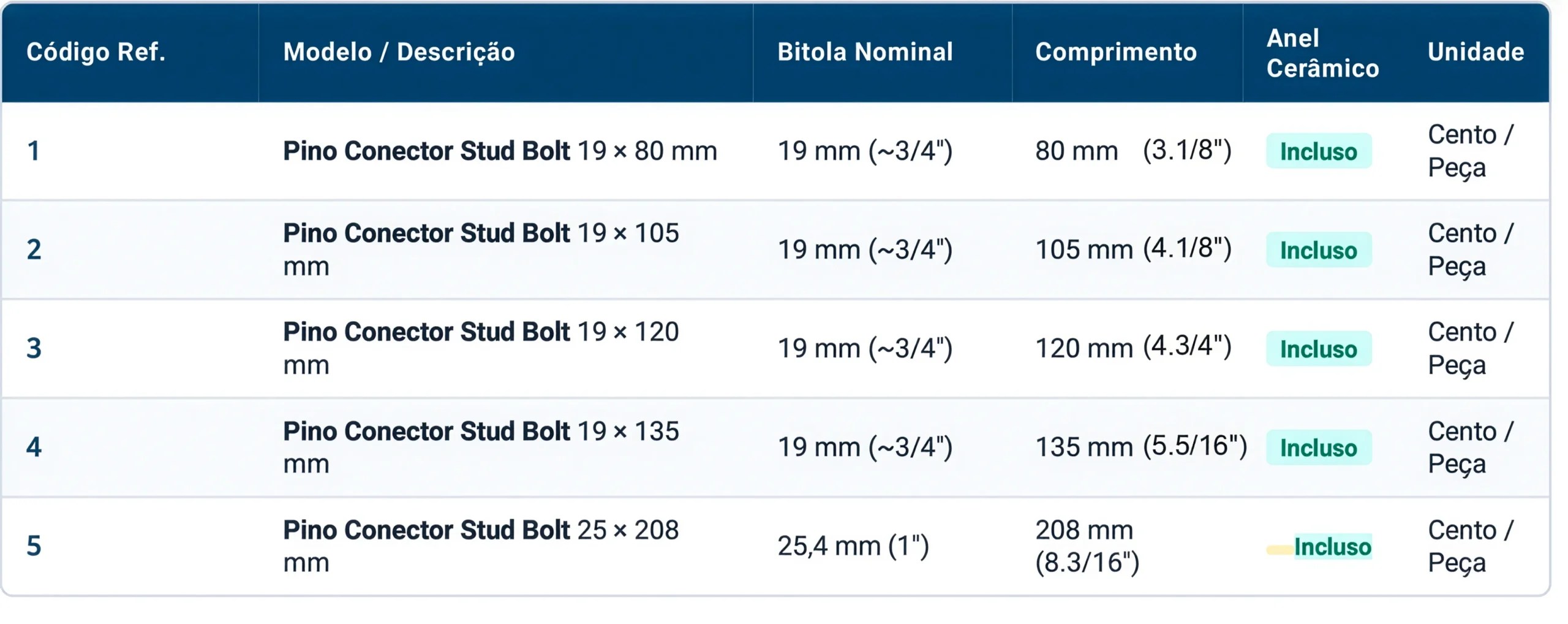

Características técnicas:
- Material: aço de baixo carbono
- Geometria da cabeça: cilíndrica
- Acabamento superficial: polido e decapado
- Elemento desoxidante: esfera de fluxo sólido embutida
- Confinamento de fusão: acompanha anel cerâmico refratário individual calibrado
- Normas de referência indicadas na ficha técnica: AWS D1.1, ISO 13918 e ASTM A29.
- Procedência/padrão: nacional
EXPLICAÇÃO TÉCNICA SOBRE O STUD BOLT
Entenda quais são as vantagens de usar o pino Stud Bolt
DÚVIDAS FREQUENTES
O pino compensa o custo na obra?
Embora o pino tenha um custo de instalação, ele gera uma economia significativa de material ao permitir o uso de vigas mais leves. Em grandes obras, isso pode reduzir o peso total da estrutura em cerca de 20%, o que compensa o investimento.
Como o pino evita a flambagem?
O pino Stud Bolt evita a flambagem lateral por torção (FLT) ao atuar como um elemento de travamento lateral da viga.
Quando uma viga metálica é carregada sem esse travamento, ela tende a sofrer uma torção e sair de sua posição original, o que reduz drasticamente sua capacidade de carga. A instalação dos pinos permite que a laje de concreto (seja Steel Deck, maciça ou treliçada) funcione como uma trava constante na mesa superior da viga, impedindo esse movimento de rotação.
Além de travar a viga, o uso dos pinos transforma o conjunto em uma viga mista. Essa integração entre o aço e o concreto eleva a linha neutra da estrutura, aumentando significativamente sua performance e estabilidade comparado a uma viga que trabalha de forma isolada
Como definir a quantidade de pinos necessária para minha obra?
A quantidade depende do dimensionamento da ligação, dos esforços de projeto, da disposição dos conectores e das características da estrutura. O quantitativo deve ser definido pelo projeto estrutural, e não apenas pela área da laje.
Como solicitar um orçamento de Pino Stud Bolt para minha obra?
Entre em contato com a Mix Lajes pelo WhatsApp e informe as medidas especificadas, a quantidade prevista e o CEP de entrega. Se possível, tenha em mãos as informações do projeto para facilitar a análise comercial.
